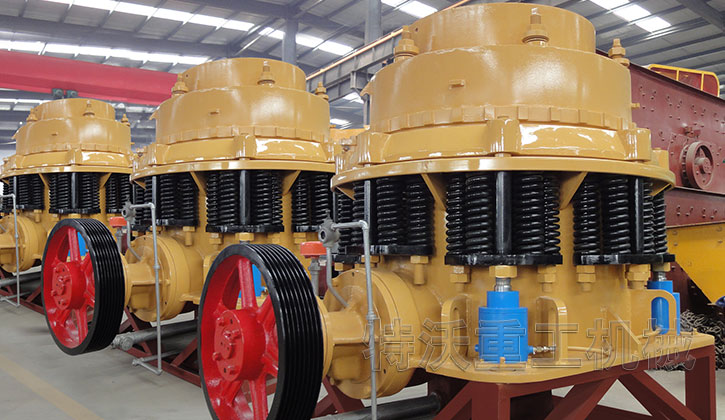

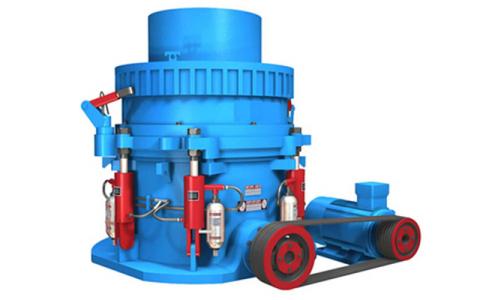

圆锥破碎机
圆锥破碎机

圆锥破碎机

产品用途:
圆锥破碎机在矿山破碎机械行业是非常常见的破碎设备之一,圆锥机对破碎坚硬、中等硬度以上的各种矿石和岩石的破碎中都有很好的效果。
详情介绍

加工材料

圆锥破碎机适用于粉碎铁矿石、铜矿、石灰石、应时、花岗岩、玄武岩、辉绿岩等中碎细破碎和超细破碎坚硬的岩石。

应用范围

圆锥破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多范围。破碎室的类型由矿石的用途决定:标准型适用于中等破碎,中等型适用于细碎,短型适用于超细破碎。

优点和特点










1、破碎力度大、效率高;



2、含调整器,可快速调整破碎出料粒度的大小;



3、工作比较平稳,振动较轻,机器设备的基础重量较小;



4、具有完整的润滑系统,当有温过高或有流速过慢时将自动关闭;



5、相对于其他破碎设备有产品粒度均匀、能耗低、破碎效率高等优势。

产品结构









圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统。





在圆锥破碎机的工作过程中,电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时,该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。


技术参数

型号 破碎机直径(mm) 给料口尺寸(mm) 最大给料粒度(mm) 排矿口调整范围(mm) 电机功率(kw) 生产能力(t/h) 机重(不含电机)(kg)
PYB-900 900 135 110 15~50 55 50~90 9600
PYB-1200 1200 170 145 20~50 110 110~16 824700
PYB-1750 1750 250 215 25~-60 155 280~480 50
PYB-2100 2100 350 300 30~60 280 500~800 71200
PYB-2200 2200 350 300 30~60 280 500~1000 80000
PYB-900 900 70 60 8~20 55 20~65 9600
PYB-1200 1200 115 100 8~25 110 42~135 25000
PYB-1750 1750 215 180 10~30 155 115~320 50300
PYB-2200 2200 275 230 10~30 280 200~580 84000
PYB-900 900 50 40 3~13 55 15~50 9700
PYB-1200 1200 60 50 3~15 110 18~105 25300
PYB-1750 1750 100 85 5~15 155 75~230 50500
PYB-2200 2200 130 100 5~15 280 125~350 85000


加工材料

圆锥破碎机适用于粉碎铁矿石、铜矿、石灰石、应时、花岗岩、玄武岩、辉绿岩等中碎细破碎和超细破碎坚硬的岩石。

应用范围

圆锥破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多范围。破碎室的类型由矿石的用途决定:标准型适用于中等破碎,中等型适用于细碎,短型适用于超细破碎。

优点和特点










1、破碎力度大、效率高;



2、含调整器,可快速调整破碎出料粒度的大小;



3、工作比较平稳,振动较轻,机器设备的基础重量较小;



4、具有完整的润滑系统,当有温过高或有流速过慢时将自动关闭;



5、相对于其他破碎设备有产品粒度均匀、能耗低、破碎效率高等优势。

产品结构









圆锥破碎机其结构主要有机架、水平轴、动锥体、平衡轮、偏心套、上破碎壁(固定锥)、下破碎壁(动锥)、液力偶合器、润滑系统、液压系统。





在圆锥破碎机的工作过程中,电动机通过传动装置带动偏心套旋转,动锥在偏心轴套的迫动下做旋转摆动,动锥靠近静锥的区段即成为破碎腔,物料受到动锥和静锥的多次挤压和撞击而破碎。动锥离开该区段时,该处已破碎至要求粒度的物料在自身重力作用下下落,从锥底排出。


技术参数

型号 破碎机直径(mm) 给料口尺寸(mm) 最大给料粒度(mm) 排矿口调整范围(mm) 电机功率(kw) 生产能力(t/h) 机重(不含电机)(kg)
PYB-900 900 135 110 15~50 55 50~90 9600
PYB-1200 1200 170 145 20~50 110 110~16 824700
PYB-1750 1750 250 215 25~-60 155 280~480 50
PYB-2100 2100 350 300 30~60 280 500~800 71200
PYB-2200 2200 350 300 30~60 280 500~1000 80000
PYB-900 900 70 60 8~20 55 20~65 9600
PYB-1200 1200 115 100 8~25 110 42~135 25000
PYB-1750 1750 215 180 10~30 155 115~320 50300
PYB-2200 2200 275 230 10~30 280 200~580 84000
PYB-900 900 50 40 3~13 55 15~50 9700
PYB-1200 1200 60 50 3~15 110 18~105 25300
PYB-1750 1750 100 85 5~15 155 75~230 50500
PYB-2200 2200 130 100 5~15 280 125~350 85000
